就運動賽事規範,在氣候未對選手造成實質威脅的情況下,如閃電、打雷、濃霧或是跑道嚴重積水等,運動員需照常出賽(如上方照片)。這並非不在意選手的安全與健康,而是延期的代價太大。
曾是400米選手、現任虎尾國中田徑隊教練黃信遠表示,在一整年的賽事中,每位選手的比賽時程都相當緊湊,一旦延期,需考量出賽公平性,如果有人因此無法參賽,那該怎麼辦?這也意味著,當雨來的又大又急,跑道如何順暢排水,就顯得相當重要。以下動畫將解密雲林田徑場的排水設計。
影響雲林縣的400米
全球目前有112座經世界田徑總會認證的一級田徑場,其中,台灣占了4座,分布在台北、新北、新竹與台中。然而,今年7月完工、位在雲林縣虎尾鎮的「雲林縣立田徑場」(以下簡稱雲林田徑場)有望替台灣再拿下1座一級田徑場資格。雲林虎尾鎮過去因糖業興起,近10年因高鐵停靠受矚目,而現在,這裡的人將藉著這座田徑場與世界接軌,學習專業的跑道工程、學習聆聽運動員的聲音。
雲林田徑場斥資逾21億興建,可容納1萬5千人,是繼2009年高雄世運主場館落成後,國內金額最高的田徑場工程,這座田徑場,將用來舉辦今年的全國運動會,這是雲林睽違20年再次爭取到全國性體育賽事。不過,雲林縣府為什麼選擇虎尾新建國際標準田徑場?
雲林縣是台灣重要的農業大縣,打開衛星雲圖,清晰可見座落於高鐵站旁的雲林田徑場,被虎尾綠油油的農地包圍。
若將虎尾高鐵特區目前已開發、有人居住的地方以藍色方塊標註出來,除了陸續興建的集合住宅、台大醫院雲林分院虎尾院區、雲林縣立田徑場等,該區仍有許多待開發的土地。
不過,這個景觀在5年後將有截然不同的樣貌,田徑場的建設只是發展藍圖的序曲,雲林縣政府將投入多項重大公共建設,為虎尾高鐵特區挹注充沛的發展動能。
虎尾高鐵特區不僅將成為雲林20鄉鎮的重要交通樞紐,縣府更將積極招商引資,發展工商科技業,力拼產業轉型,吸引年輕人回流。
正在發展中的計畫包括:中科虎尾園區、台大醫院虎尾院區二期擴建、台大高齡醫學研究中心、航太機械產業園區、雲林縣圖書總館、以及布袋戲傳習中心等。
雲林田徑場是讓雲林加速前進的重要一環,比賽帶來人流,讓雲林有被看見的機會,但要打造國際一級水準的田徑場並不容易,雲林田徑場總工期600天,順利在今年7月21號全運會前完工,但完工隔週,馬上遇到南台灣罕見的西南氣流豪大雨,隨即考驗田徑場排水能力。
就運動賽事規範,在氣候未對選手造成實質威脅的情況下,如閃電、打雷、濃霧或是跑道嚴重積水等,運動員需照常出賽(如上方照片)。這並非不在意選手的安全與健康,而是延期的代價太大。
曾是400米選手、現任虎尾國中田徑隊教練黃信遠表示,在一整年的賽事中,每位選手的比賽時程都相當緊湊,一旦延期,需考量出賽公平性,如果有人因此無法參賽,那該怎麼辦?這也意味著,當雨來的又大又急,跑道如何順暢排水,就顯得相當重要。以下動畫將解密雲林田徑場的排水設計。
雲林田徑場採開放式、無屋頂遮蔽,跑道材質為PU顆粒。當雨水落在PU跑道時,水勢會往內圈跑道流動。
看似等高的跑道,其實為了排水設計,最外圈的地勢會比最內圈高約8至10公分,讓水往低處流。
而內溝的水會經由水管往較深、較寬的外溝流動,最後排至建築物底下的雨水回收池再利用。
內溝至外溝的水管,會以放射狀的排列佈滿整圈跑道。
中央草地區則有密密麻麻的魚骨水管協助排水,由於雨水落在草地後容易亂竄,因此需要有類似網狀的設計收集雨水,最後再透過內外溝排至雨水回收池。
跑一下跳一下

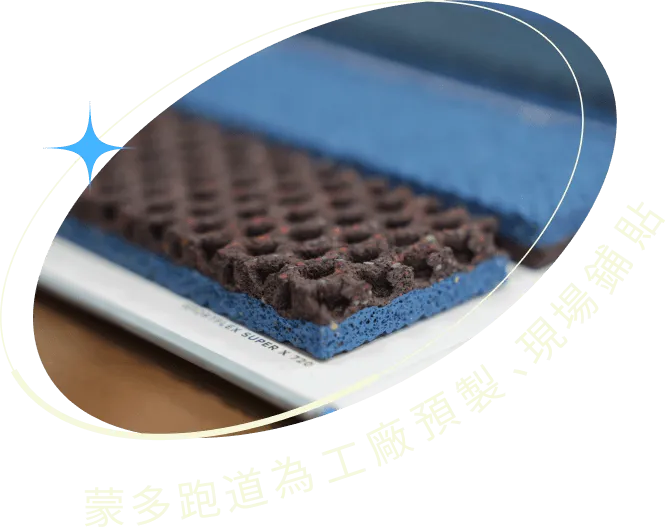

跑道經過排水測試後,還需確保賽道平整與彈性。虎尾國中田徑隊教練黃信遠分享,選手到新的比賽環境,會先下場跑一下、跳一下感受跑道的彈性回饋。雲林田徑場跑道採用PU顆粒,為了創造恰到好處的彈性,PU材質的厚度,需精準到公釐(mm)的調整。

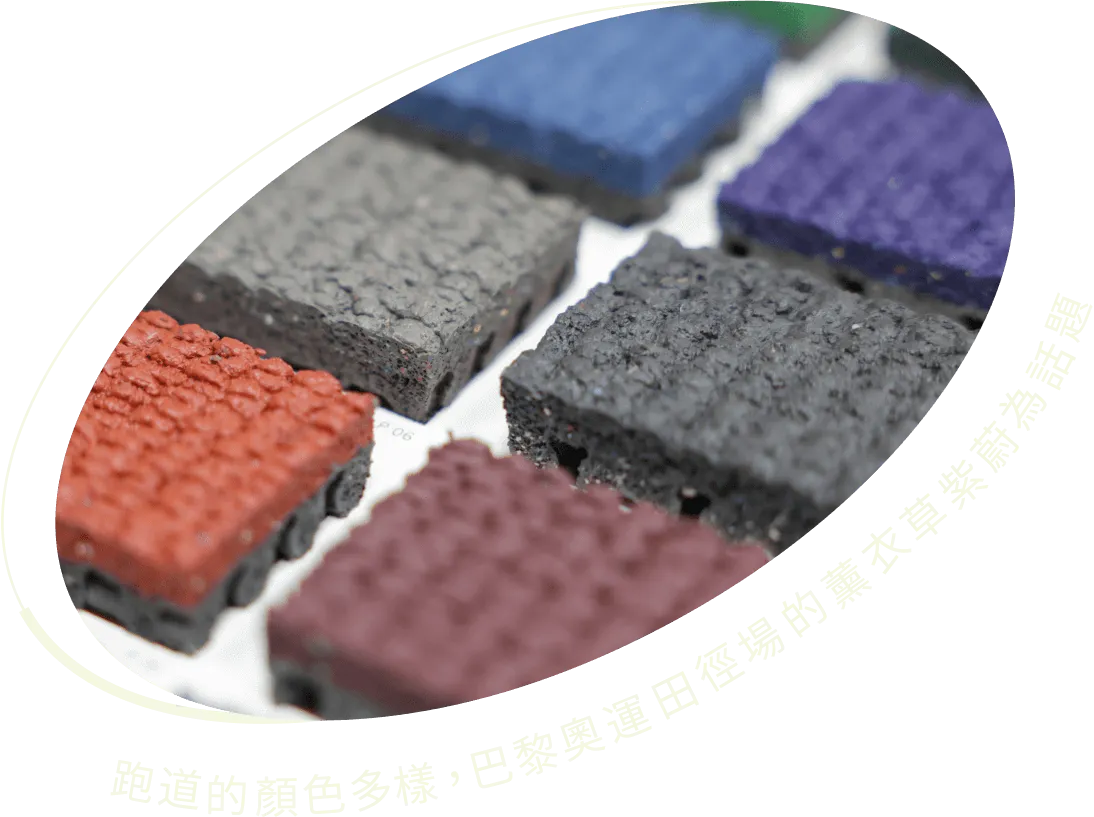

近幾年,選手間常拿PU與蒙多(合成橡膠)跑道做比較,巴黎奧運的田徑場即採用蒙多跑道,不少選手認為蒙多的腳感和推進感更好。雲林田徑場跑道工程負責人李永安解釋,蒙多材質為一體成形,確實比較軟比較彈,但不論哪種材質,只要把關材料、嚴守工法,都禁得起世界田徑總會的檢驗。

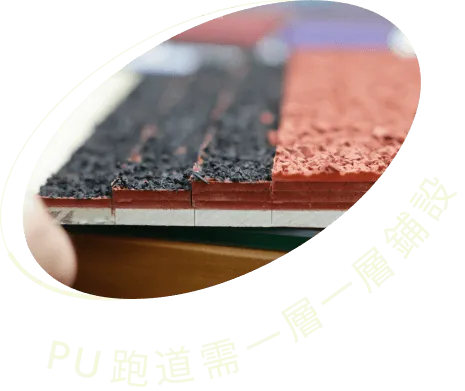

鋪在跑道最上層的PU是彈性來源,但跑道的平整需依靠下方的瀝青混泥土、瀝青透層、碎石、原土等材料,層層壓實避免凹凸不平。
跑道施工需確保賽道平整,但有趣的是,某些部分「允許例外」。雲林田徑場的PU層厚度為15mm,但針對3000障礙賽的水坑區,以及跳高、跳遠、撐竿跳等關鍵起跳範圍,為了避免釘鞋用力踩踏造成跑道破損,PU層會特別加厚。除了不同區域的PU層厚度考驗施工者的細心,彎道斜率對跑者的離心力感受,也都需要在設計時一併考量。
跳高區厚度
+5mm
彎道區
離心力評估
水坑區厚度
+10mm
跳遠區厚度
+5mm
一級認證魔王級關卡

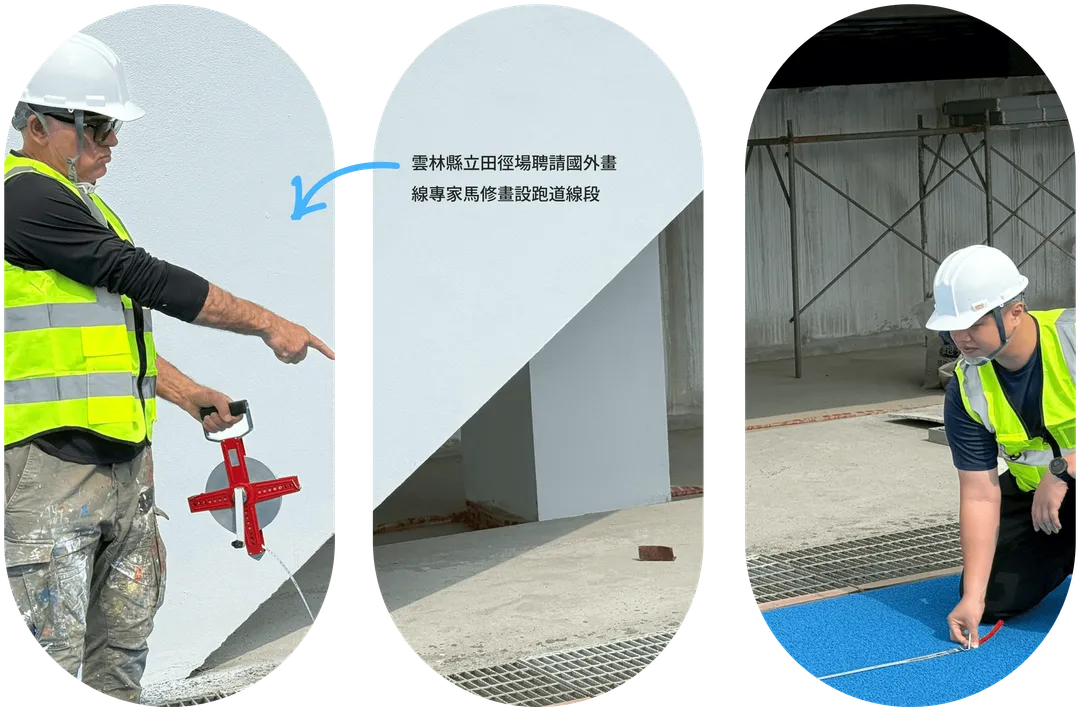

雲林縣立田徑場聘請國外畫線專家馬修畫設線段。
為了通過世界田徑總會一級認證,跑道寬度、起跑線、終點線等每條線段必須完美精準,以確保賽事的公平性。雲林田徑場跑道工程負責人李永安坦言,國內的畫線機具與施工人員的細心度仍不足,所以他們特別聘請國外專家協助畫線,「他們每畫一道線就會重新整理機器,畫出來的線不只精準還乾淨俐落」這點讓李永安深感佩服。
世界田徑總會檢驗的範圍分為三大區塊:跑道、半圓、跳遠,每區都佈滿線段
半圓區主要進行「田賽」項目,如:鉛球、標槍、鐵餅、跳高、撐竿跳等
跑道區負責「徑賽」項目,包括短距離、中距離、長距離、接力跑、跨欄和障礙跑等
這些項目的標註線段皆不同,至少有10種以上
全運會本週登場
好的跑道能協助選手創造佳績甚至突破紀錄,但建築物的整體設計,也可能影響選手的比賽表現。田徑場可以透過座位區的安排、座位色彩、轉播螢幕牆等提供更好的觀賽氛圍。而建物的美感,則能讓一個城鎮居民更有自信。

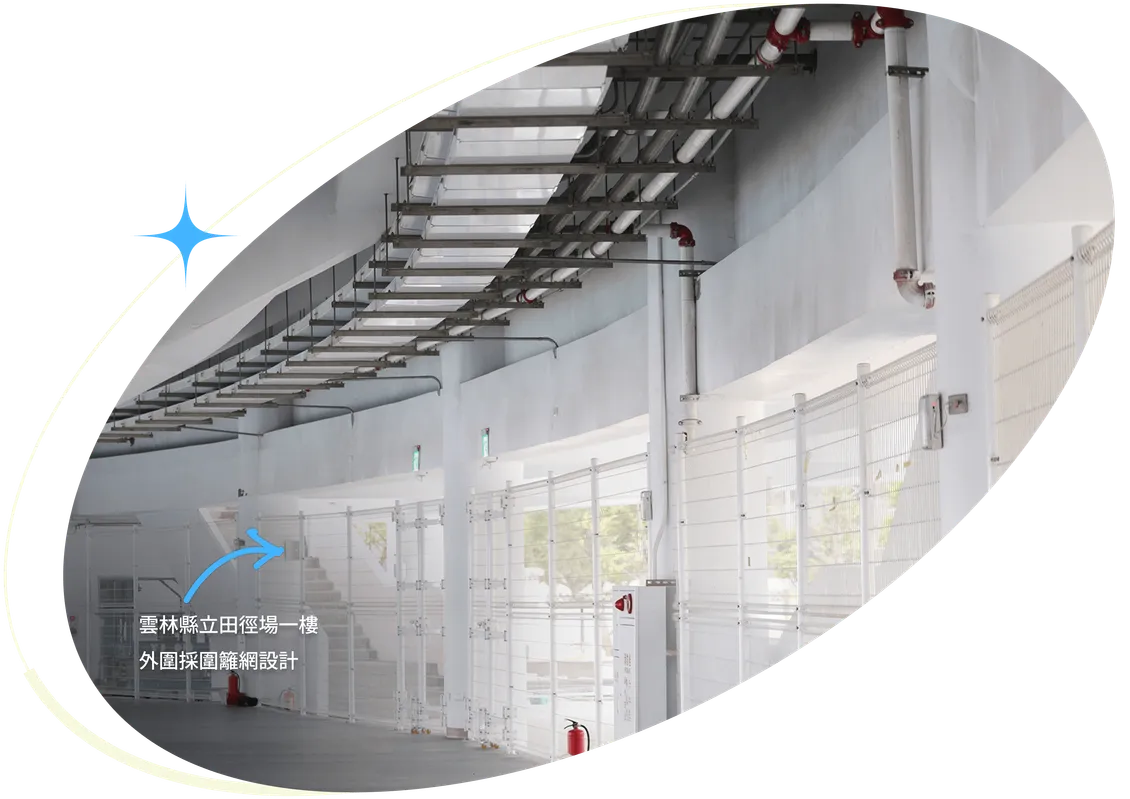

雲林縣立田徑場的一樓外圍採圍籬網設計
雲林田徑場目前已經通過國家級田徑場初級認證,正朝向獲得國際一級認證邁進,屆時,即可舉辦亞運、奧運等國際最高等級運動賽事。但國際級認證有3至5年效期並非永久,日後考驗地方政府對於跑道維護的用心。
李永安表示,比賽磨損和紫外線照射,是造成PU跑道劣化的主因。一般來說,PU材質跑道使用年限為8至12年,維護的方式可以將損壞處局部修補,或是完全刨除表層後,重新鋪上一層PU。

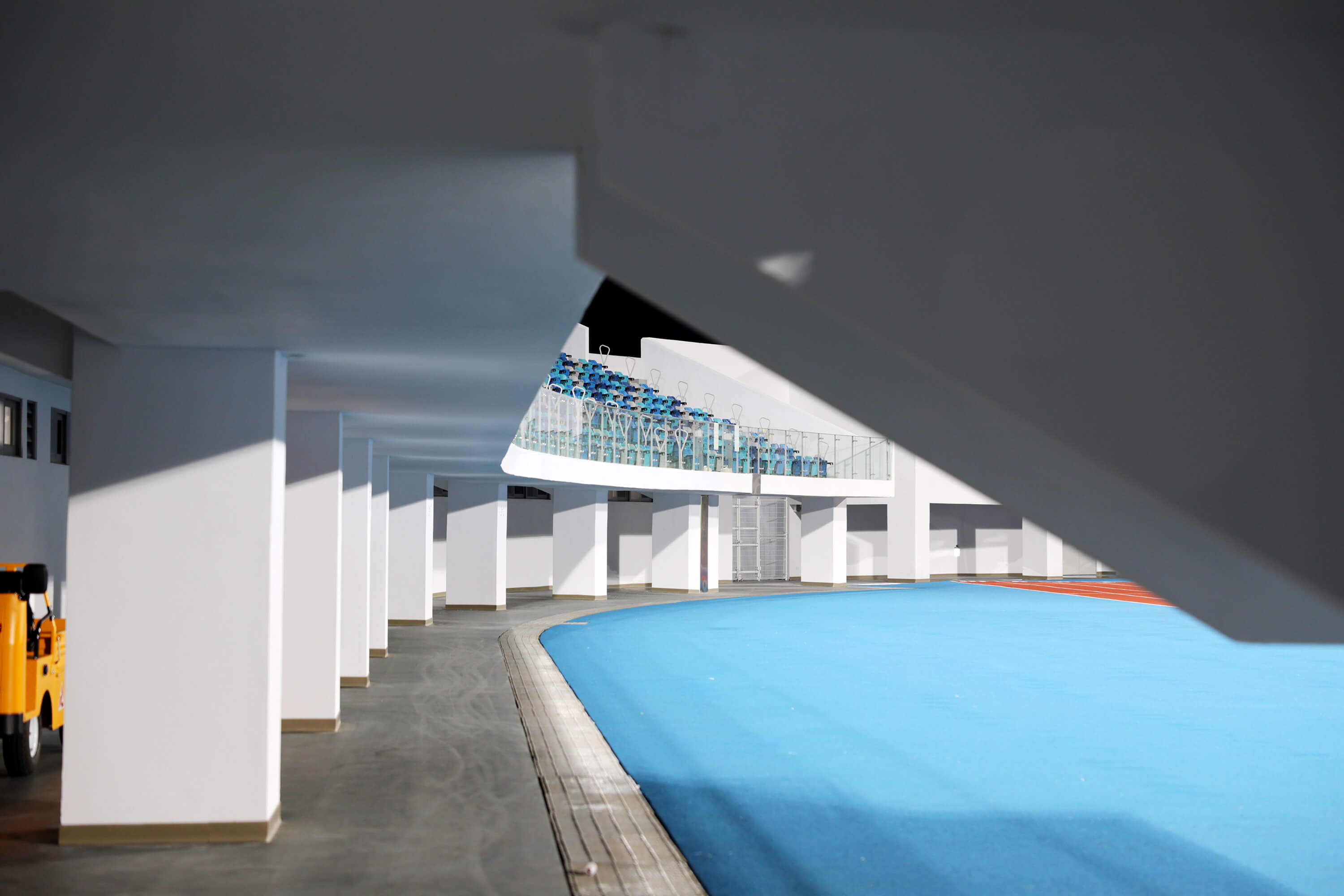

雲林田徑場雖然已竣工,但還需動態調整,有使用者曾反應,田徑場1樓為通透設計,好處為通風,但從圍籬網傳向跑道的氣流,可能會影響跑者表現。
8月初時,雲林縣透過舉辦縣運動會,提前進行場地壓力測試,當中也發現一些缺失,雲林縣長張麗善則承諾會改善。
再過幾天,雲林田徑場將迎來最大驗收:全國運動會。10/18到10/23為期6天的比賽,這座田徑場能否幫助選手創造好表現,大家屏息以待,更重要的是,在全國運動風氣漸勝下,從都市到鄉村,虎尾鎮上的田徑場似乎也象徵著運動平權的落實,有望為虎尾鎮乃至於雲林縣創造更多機會與人氣。
